Антенна Зенит-20 AF (L 011.20 D)

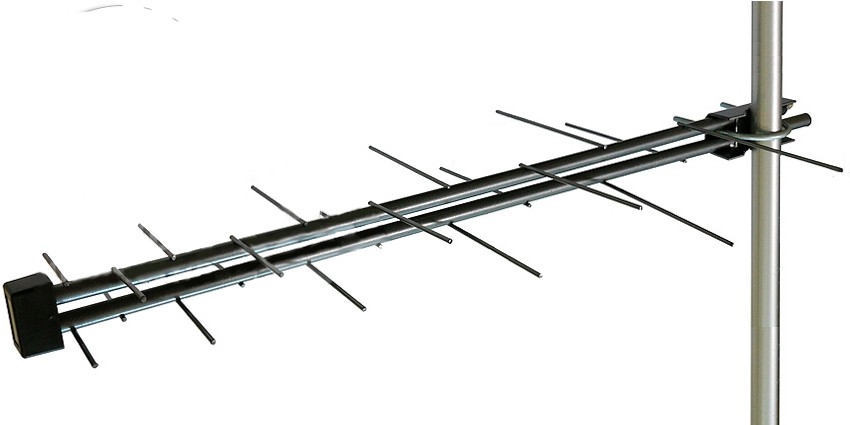

Антенна наружная активная Зенит-20 AF (L 011.20 D)  предназначена для приёма цифровых сигналов телевизионных программ, передаваемых с горизонтальной поляризацией. Обеспечивает приём сигналов телевидения в зоне уверенного приёма. Полотно антенны образовано собирательной линией в виде двух труб, расположенных одна над другой, к которым приварены по 10 вибраторов. Кабель с волновым сопротивлением 75 Ом введён в нижнюю трубу и выходит из трубы в передней части антенны, под колпачком, припаивается к концам трубы (оплётка к нижней трубе, а центральная жила к верхней трубе). Между кабелем и трубами встроен усилитель сигналов дециметрового диапазона.

Антенна рассчитана для работы в интервале температур от -45 до +40C и предельном значении относительной влажности воздуха 100% при температуре +25С. Предусмотрено крепление на вертикальную трубу или мачту.

Для подключения антенны к ресиверу или телевизору требуется коаксиальный кабель. После подключения кабеля к телевизору или цифровой приставке, следует включить подачу питания +5 В на цифровую антенну от телевизора или цифровой приставки. Подача питания +5 В включается согласно руководству по эксплуатации телевизора или цифровой приставки DVB-T2. При отсутствии в телевизоре или ресивере функции подачи питания +5 В на цифровую антенну, следует использовать инжектор электропитания антенны.
