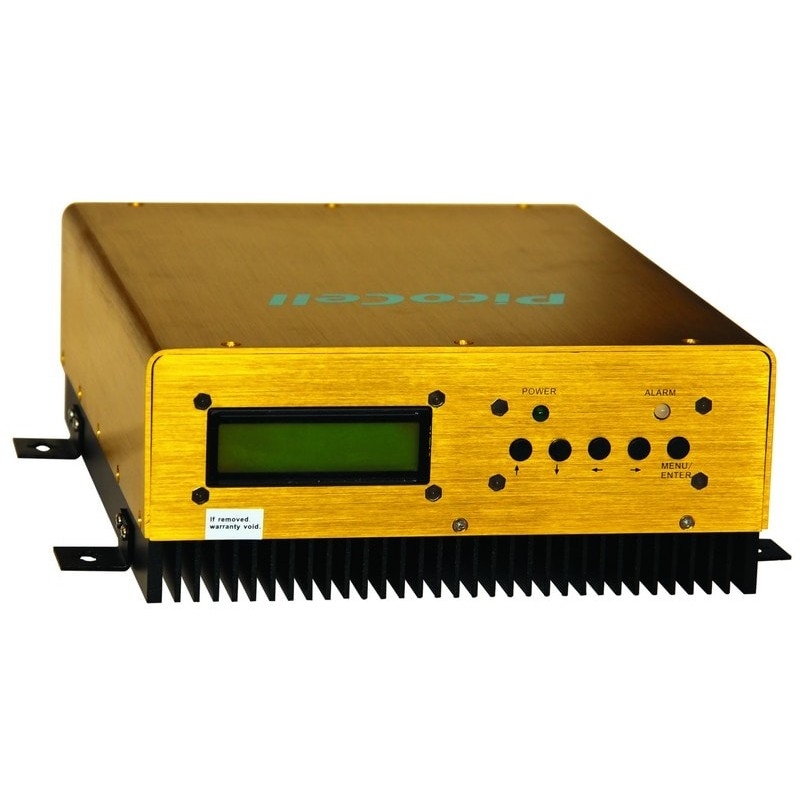

Для увеличения площади покрытия используется линейный усилитель Picocell 1800 BST
Модель PicoCell 1800 V1A 25 |
|||
Параметр |
Uplink |
Downlink |
|
Полоса частот |
1710 ~ 1785 MHz |
1805 ~ 1880 MHz |
|
Выходная мощность |
≥ 13 dBm@1717.5 MHz |
≥ 19 dBm@1812.5 MHz |
|
17±2 dBm@1747.5 MHz |
23±2 dBm@1842.5 MHz |
||
≥ 13 dBm@1777.5 MHz |
≥ 19 dBm@1872.5 MHz |
||
Коэффициент усиления |
70±3 dB@1710 MHz |
70±3 dB@1805 MHz |
|
75±3 dB@1747.5 MHz |
75±3 dB@1842.5 MHz |
||
70±3 dB@1785 MHz |
70±3 dB@1880 MHz |
||
Ширина полосы |
25 MHz |
25 MHz |
|
Неравномерность коэффициента усиления в полосе (15 MHz) |
≤ 6 dB |
≤ 6 dB |
|
КСВн |
Станция-абонент |
≤ 2 |
≤ 2 |
Абонент-станция |
≤ 2 |
≤ 2 |
|
Максимальная неповреждаемая входная мощность |
-10 dBm |
-10 dBm |
|
Внеполосное усиление |
± 1 MHz |
≤ +35 dB |
≤ +35 dB |
± 5 MHz |
≤ +25 dB |
≤ +25 dB |
|
Уровень интермодуляции |
≤ -30 dBm@1717.5 MHz |
≤ -45 dBm@1812.5 MHz |
|
≤ -30 dBm@1747.5 MHz |
≤ -45 dBm@1842.5 MHz |
||
≤ -30 dBm@1777.5 MHz |
≤ -45 dBm@1872.5 MHz |
||
Паразитное излучение |
9KHz~1GHz |
≤ -36 dBm |
≤ -36 dBm |
1GHz~12.75GHz |
≤ -30 dBm |
≤ -30 dBm |
|
Точность регулировки при шаге 1 dB |
1~10 dB |
≤ 1 dB |
≤ 1 dB |
10~20 dB |
≤ 1 dB |
≤ 1 dB |
|
20~25 dB |
≤ 1,5 dB |
≤ 1,5 dB |
|
ALC Active 10dB |
≤ 2 dB |
≤ 2 dB |
|
Коэффициент шума |
≤ 7 dB |
≤ 7 dB |
|
Время задержки |
≤ 5 µs |
≤ 5 µs |
|
Питание |
DC:12 V/2 A |
||
Вес кг. |
6,5 |
||
Габаритные размеры (Ш * В * Д) |
200*115*265 mm |
||
Разъемы |
N-Female |
||
Температура окружающего воздуха |
-10°C ~ +55°C |
* без блока питания и упаковки
