Установка магнитной антенны не на крышу



Еще один пример неправильного монтажа радиооборудования. Пример установки антенны Sirio T3 27 MAG

Антенна установлена на изготовленный кронштейн, закрепленный на дугу сзади кабины.

Ошибка исходит из непонимания владельца, видимо, установщика в одном лице, того, как работает магнитная антенна 27 МГц.

Антенна на магните должна устанавливаться на плоскую металлическую поверхность. Условно, можно представить, что сам магнит - это кронштейн для установки антенны. Обычный кронштейн обеспечивает электрический контакт антенны с кузовом и по постоянному току и по радиочастоте. Магнитное же основание обеспечивает контакт антенны с кузовом только по радиочастоте ("емкостной" контакт), емкостной контакт должен быть достаточно хорошим, а хорош он только в том случае, если магнитка установлена на плоский лист металла. Все остальные варианты установки антенны (как например на фото ниже) работают примерно так же как и врезные антенны без массы или с очень плохой массой.



Обидно, человек старался, эстетика есть, а связь - плохая.

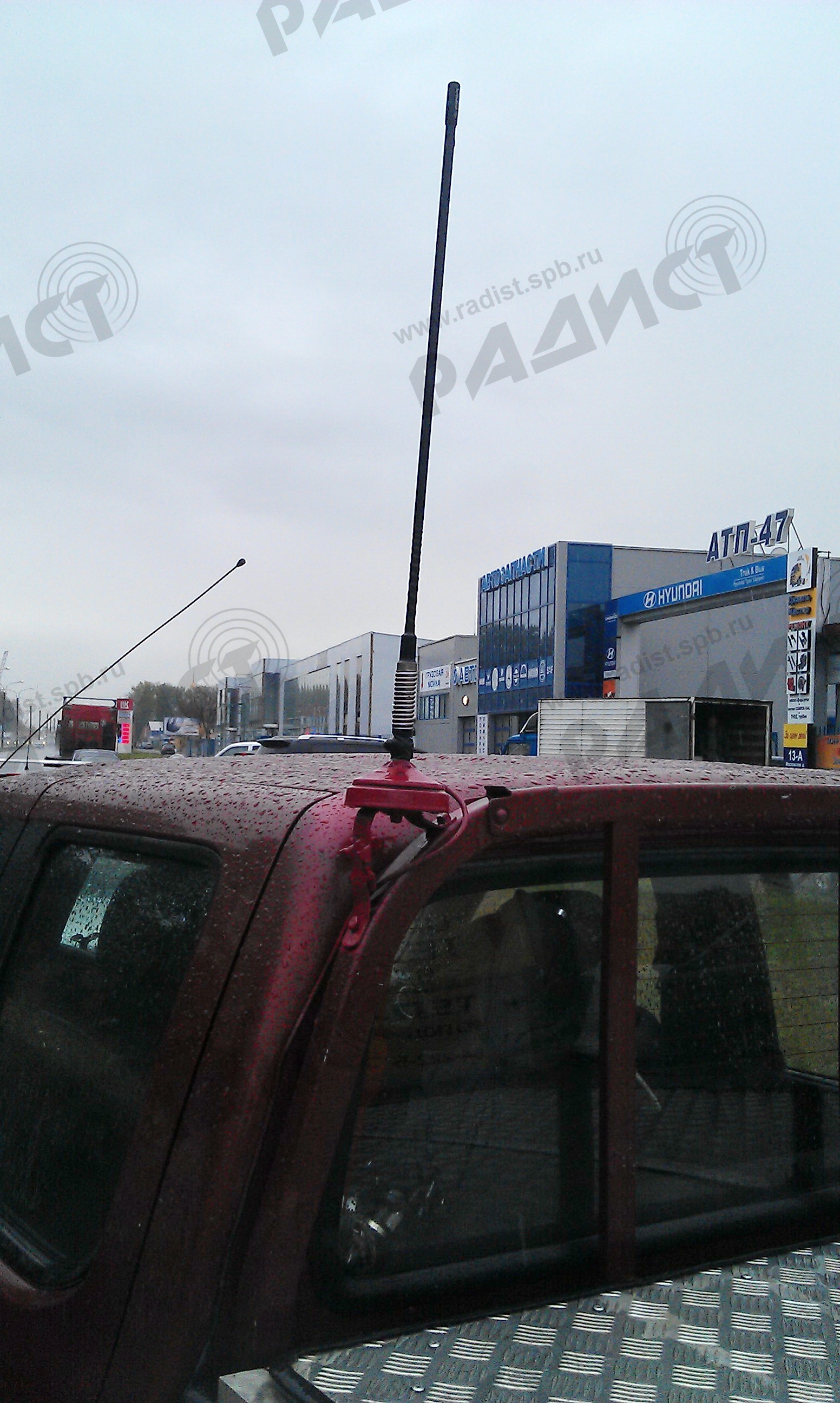

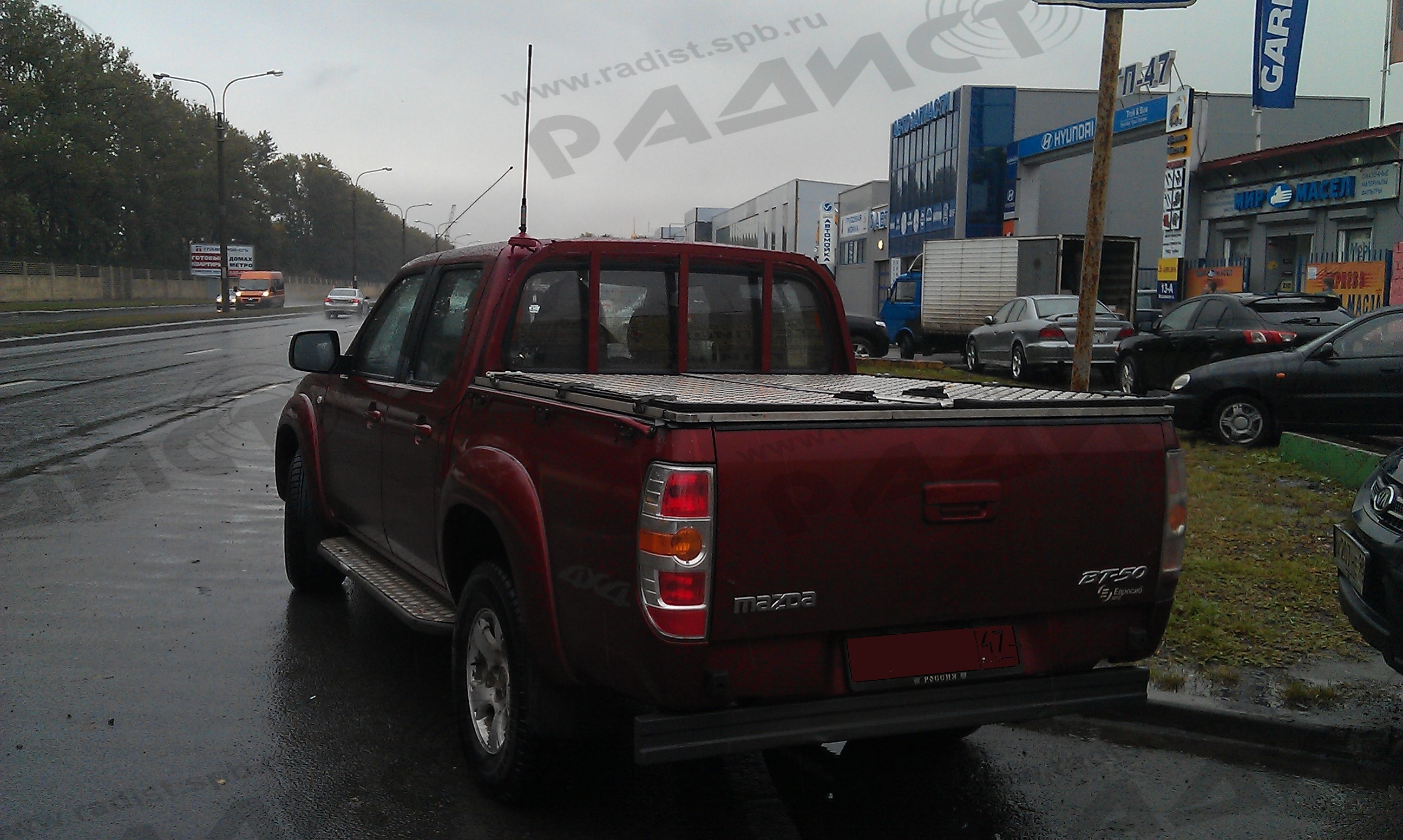

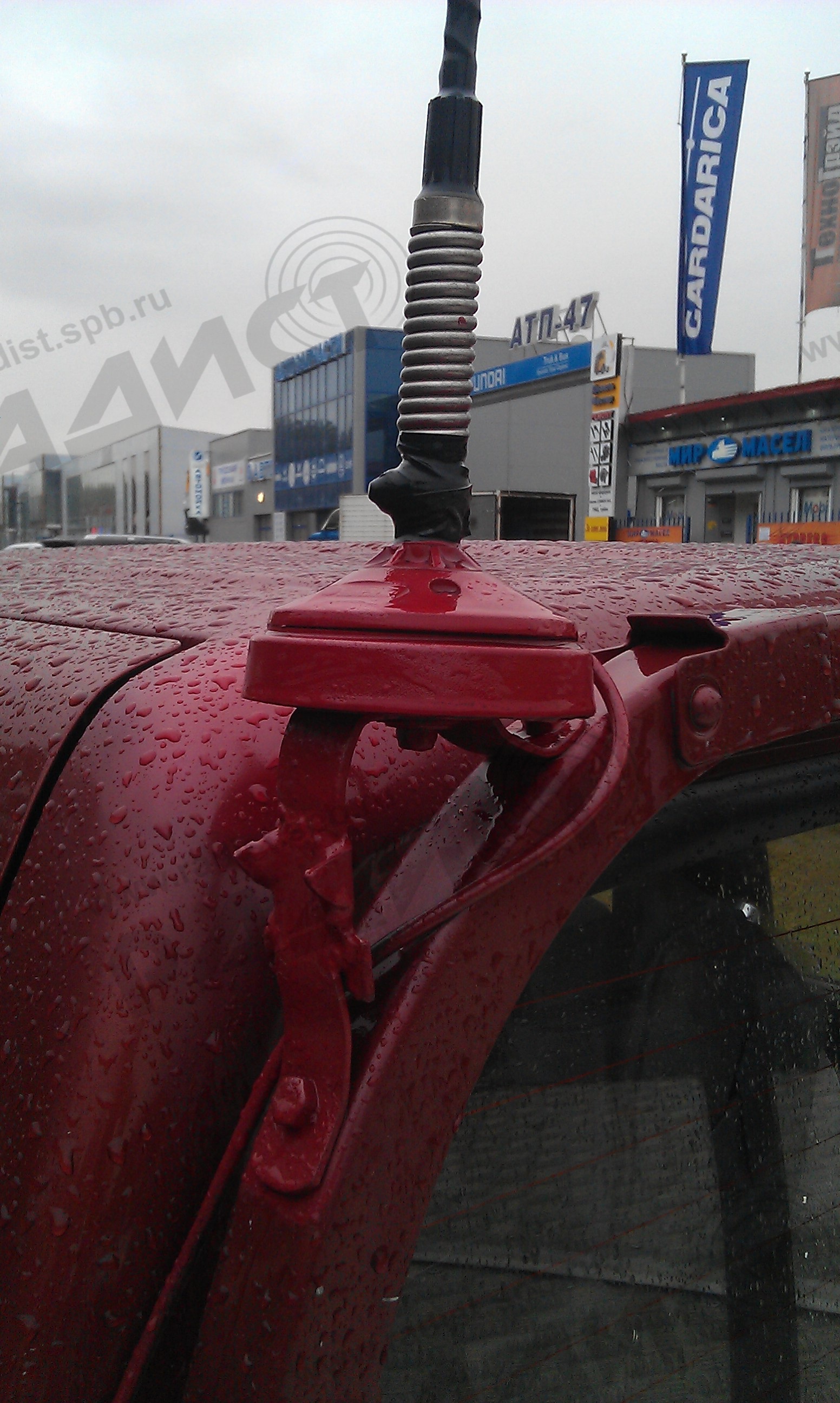

установка антенны на магнит черт знает куда



установка антенны на магнит черт знает куда



установка антенны на магнит черт знает куда



Аналогичные случай, взятый из просторов интернета:

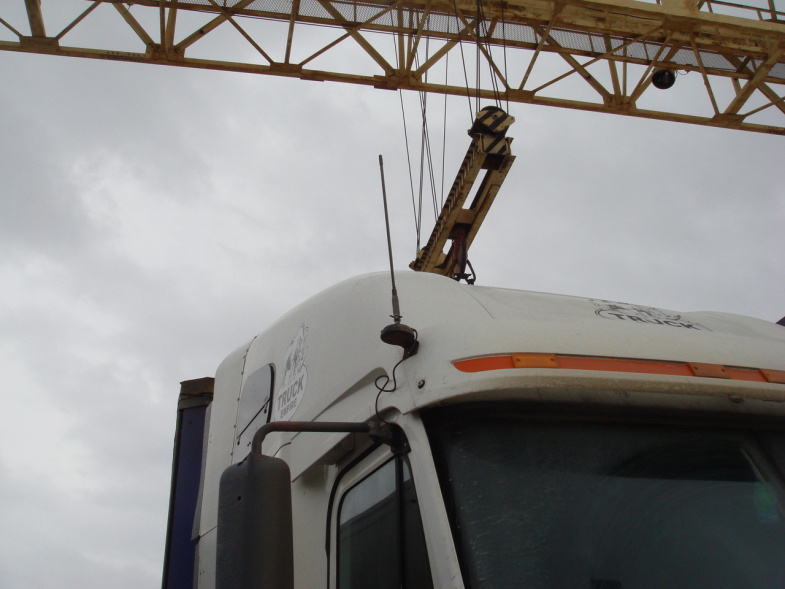

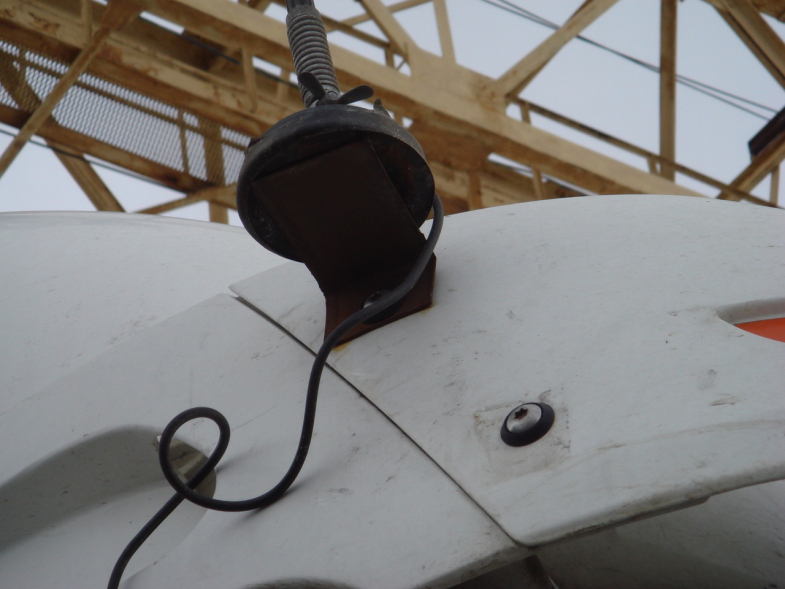

Неправильная установка магнитной антенны

Неправильная установка магнитной антенны
