Артикул: 100591
Технические характеристики
Диапазон частот, МГц |
1700÷2700/2400÷2700 |
Усиление, (дБ) | 12.0÷14.5 |
Размер антенны, см | 24х24х6 |
Входное/выходное сопротивление, Ом | 50 |
Допустимая мощность | 50Вт |
Поляризация | вериткальная, горизонтальная |
Условия эксплуатации | -10ºC+50ºC |
Тип разъема | N-Female |
КСВ в рабочем диапазоне частот | не более 1,5 |
Уровень боковых лепестков | не более -12 дБ |
Отношение вперед/назад | не менее 30 дБ |
Ширина ДН в Е-плоскости | 30 град |
Ширина ДН в Н-плоскости | 30 град |
Материал излучателя | оцинкованная сталь |
Материал корпуса | ABS-пластик с защитой от УФ |
Масса с креплением, г | 1000гр |
КАТЕГОРИЯ : Антенны АНТЕКС

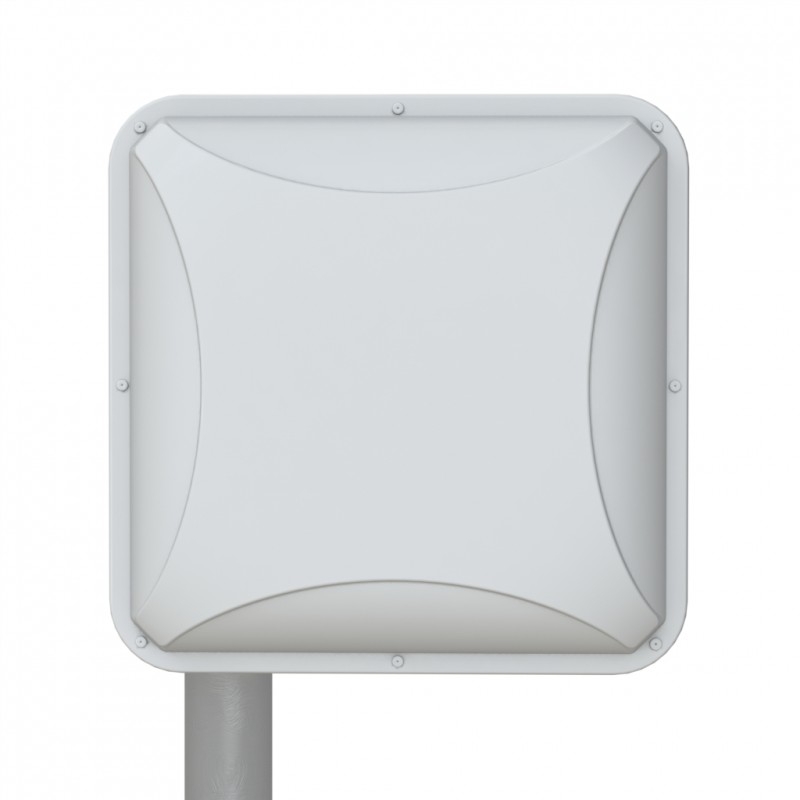

Панельная 3G/4G антенна PETRA Broad Band MIMO 2x2 предназначена для использования в комплекте с универсальными широкополосными 3G/4G модемами стандарта LTE 2600, UMTS 2100, WCDMA, HSDPA, HSUPA и др. диапазона 1,7-2,7 ГГц. PETRA BB MIMO 2x2 является узконаправленой и рекомендуется к применению на значительном удалении от базовой станции. Благодаря поддержке антеной технологии MIMO 2x2, скорость передачи 3G/4G данных может значительно превышать 10Мб/с.
Тип антенны – синфазная полосковая решетка. Активные излучатели антенны PETRA Broad Band MIMO 2x2 надежно укрыты от осадков в пластиковый корпус. Входы PETRA Broad Band MIMO 2x2 короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной). Крепление PETRA Broad Band MIMO 2x2 позволяет изменять угол наклона антенны.
Для подключения антенны к 3G/4G модему необходимы 2 адаптера и 2 кабельные сборки. Ниже в таблице поясняется, какие адаптеры и сборки рекомендуются для различных 3G/4G модемов.
