Установка антенны на автомобиль без массы и слишком низко



Еще  один случай из нашей неправильной  установки  антенны на автомобиль.

Настройка антенны для рации- вот зачем к нам приехал автомобиль HUMMER H3. На нем была установлена антенна для радиостанции сзади на кронштейн запасного колеса.

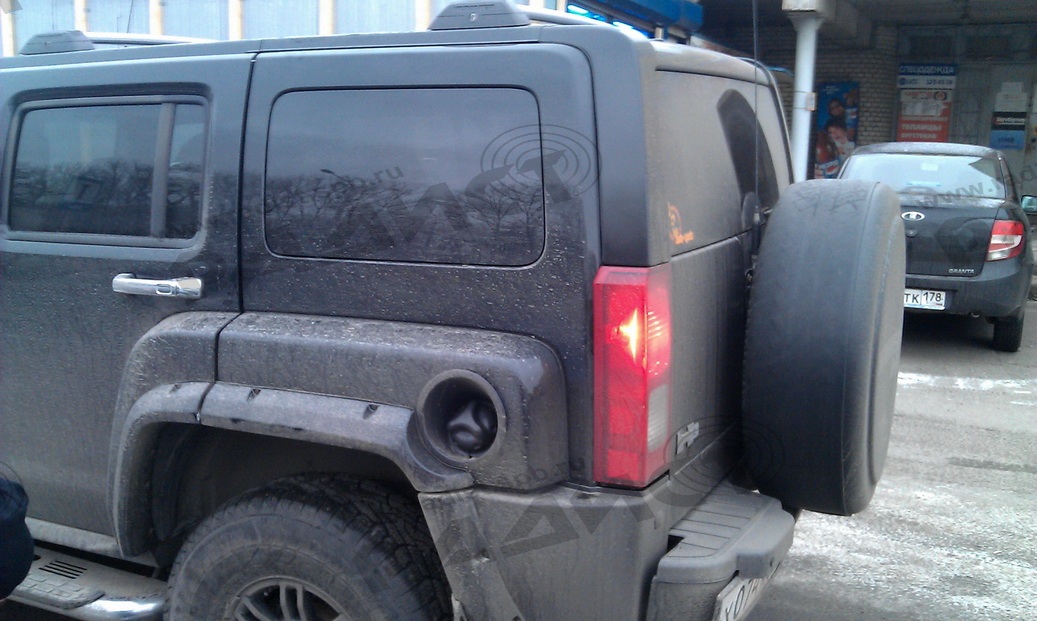

Антенна изначально установлена не правильно

При замерах приборами выяснилось, что антенна не имеет контакта с кузовом автомобиля. Даже если бы масса и была, такой вариант установки антенны считаем неудачным, т.к. место установки слишком низко, настройка антенны в таких случаях, обычно, ниже нормы. Диаграмма направленности антенны при такой установке очень искажена.

Данный случай так же можно отнести к типу ошибки "установка антенны вблизи мешающих металлоконструкций", т.к. антенна установлена за колесным диском, который сильно влияет на настройку антенны.

После переговоров с владельцем авто, было принято решение поставить более короткую, но не менее эффективную антенну на крышу. Выбор пал на антенну Lemm AT-1002 Miniturbo.

Конструкция крепления рейлингов позволила установить (после доработки)  кронштейн ABN суппорт. На месте установки антенны рации обеспечена отличная масса за счет болта крепления полозьев, вкрученного в крышу.

По окончании работы по установке антенны, мы получили КСВ=1.2, связались по городу на 8.5 км, радиостанция Megajet MJ-3031M. Это отличный результат в условиях города.

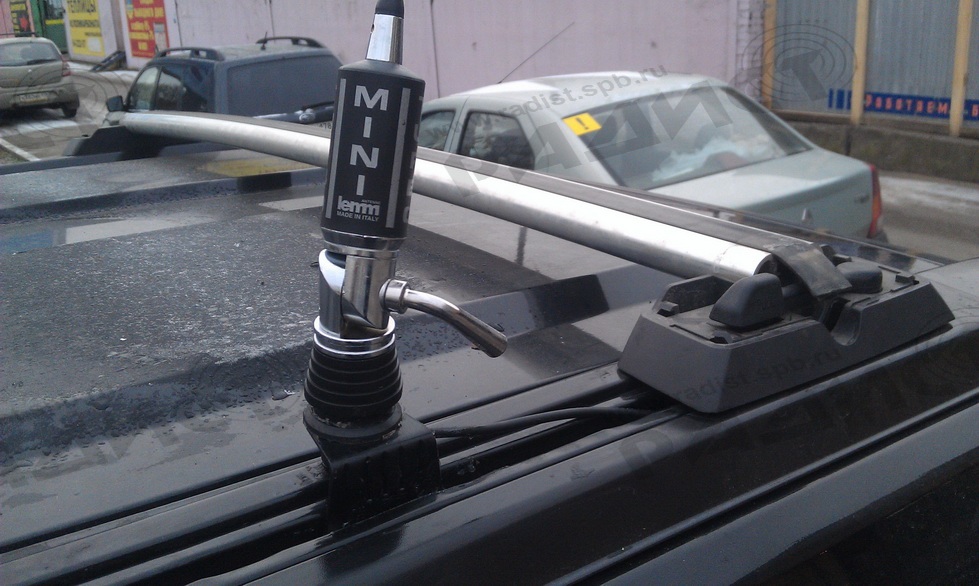

 Установили антенну в желоб крепления рейлинга

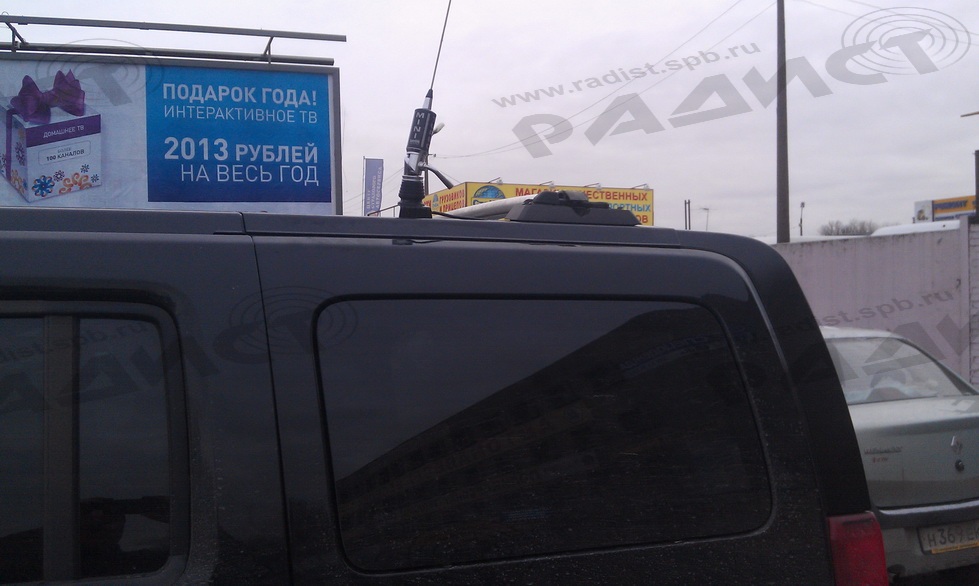

Вид сбоку

 Вывод:

Качество приема и передачи радиостанции во многом  зависит от того, насколько корректно установлена антенна, а  также  насколько она согласована с  радиостанциями.

Наши клиенты, зачастую на собственном опыте убеждаются в этом. Когда мастера компании "Радист", за час работы, благодаря грамотной переустановке антенны для рации, КСВ повышался в разы.
