Артикул: 100589
Технические характеристики
Диапазон частот, МГц |
790÷960/1700÷-2700 |
Усиление, (дБ) | 9.0÷9.5/10.0÷14.5 |
Размер антенны, см | 20х20х8 |
Входное/выходное сопротивление, Ом | 50 |
Допустимая мощность | 10Вт |
Поляризация | вериткальная |
Условия эксплуатации | -10ºC+50ºC |
Тип разъема | N-Female |
КСВ в рабочем диапазоне частот | не более 1,6 |
Уровень боковых лепестков | не более -13 дБ |
Отношение вперед/назад | не менее 18 дБ |
Ширина ДН в Е-плоскости | 37÷53 град |
Ширина ДН в Н-плоскости | 36÷69 град |
Материал излучателя | оцинкованная сталь |
Материал корпуса | Поликарбонат + АБС |
Масса с креплением, г | 1120гр |
КАТЕГОРИЯ : Антенны АНТЕКС

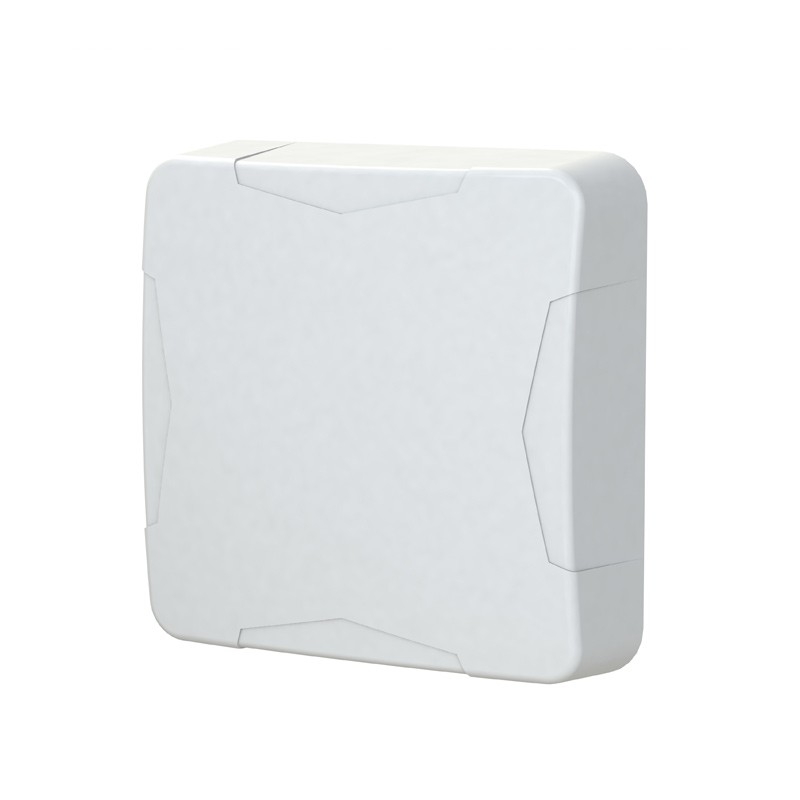

Универсальная уличная антенна NITSA-5 предназначена для подключения к модемам, роутерам, репитерам стандартов LTE 800 / GSM 900 / GSM 1800 / UMTS 2100 / LTE 2600.
Nitsa-5 имеет панельное исполнение, т.е. в плоский пластиковый корпус укрыта синфазная металлическая решетка, которая принимает и усиливает сигнал. Сигнал подаётся на N-female разъём с тыльной стороны антенны. Сборный крепежный узел антенны позволяет изменять угол наклона антенны вверх-вниз, а также влево-вправо. Рекомендуется к использованию на расстояниях до 5-10 км от базовой станции. Для подключения необходима кабельная сборка на основе кабеля 50 Ом. На одной стороне кабеля должен быть разъём N-male (так как на антенна N-female), на втором конце кабеля должен быть разъём соответсвующий вашему приёмному устройству. Для репитера это обычно также N-разъём, для роутеров - SMA-разъём, для модемов - N или SMA + пигтейл.
Если ваш модем имеет разъем, то вы можете приобрести качественные адаптеры с разъемами CRC-9, TS-9 или MS-156. Для соединения антенны и адаптера вам будет необходима кабельная сборка.
В случае, если вы хотите подключить антенну к 3G/4G роутеру типа Huawei e5172, B970b, B683 необходима кабельная сборка N-male - SMA-male.
В случае, если вы хотите подключить антенну к 3G/4G MIMO роутеру типа Huawei B593, B310, B315, B880, B890, ZTE MF283, TP-Link MR6400, Zyxel Keenetic LTE желательно применять две антенны Nitsa-5 или одну антенну NITSA-5 MIMO плюс две кабельных сборки.
