Основные параметры автомобильной антенны 27 МГц



В этой статье мы рассмотрим основные параметры антенн и параметры их согласования, влияющие на качество, дальность связи.

Прежде чем купить автомобильную антенну необходимо  понимать основные характеристики, по  которым следует выбирать наружную автомобильную антенну.

1. КСВ (Коэффициент Стоячей Волны).

Коэффициент стоячей  волны, сокращенно КСВ, характеризует согласование передатчика, кабеля и антенны, вычисляется по формуле:



В идеальном случае, если настройка антенны сделана профессионально, вся подводимая мощность от радиостанции (Рподв)  должна излучаться антенной в пространство (КСВ=1). Но идеально согласовать автомобильную антенну удается далеко не всегда, поэтому всегда есть отраженная от кабеля и антенны мощность (Ротр), которая возвращается в передатчик. И чем больше отраженная мощность, тем больше КСВ.

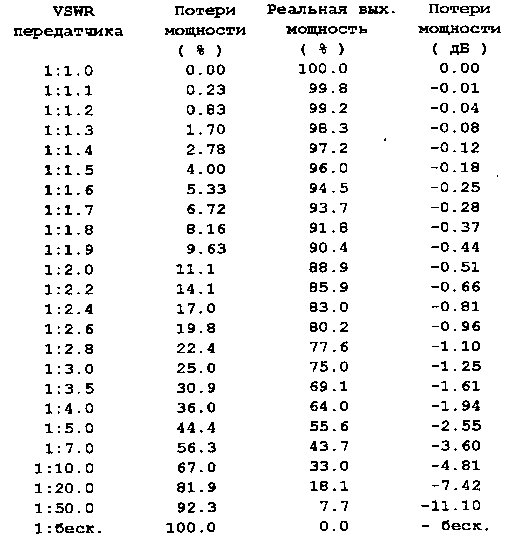

От КСВ зависит не только процент уходящей в пространство мощности сигнала и дальность передачи, но и качество, дальность приема антенны для радиостанции. Проще говоря, параметр КСВ напрямую влияет на  дальность связи. Ниже приведем таблицу зависимости потерь по мощности от КСВ (VSWR):

зависимость потерь от КСВ

       Помните, что при КСВ больше 2 передатчик радиостанции может выйти из строя!

2. Коэффициент усиления антенны для рации. (КУ).
КУ автомобильной антенны - это параметр, равный относительному выигрышу по мощности по сравнению с абстрактной эталонной антенной, которая излучает во все стороны одинаково, при условии, что обе антенны в равноудаленной точке дают одинаковый сигнал. Из определения понятно, что КУ эталонной антенны в любом направлении равен 1. Когда говорят о каком-то цифровом значении КУ, то имеют в виду максимальное его значение. (КУ зависит от направления, про это следующий пункт).
               Параметр КСВ напрямую влияет на  дальность связи!

3. Диаграмма направленности автомобильной антенны.
Это показатель, характеризующий зависимость коэффициента усиления  антенны (КУ) от направления в трехмерном пространстве. Приведем примеры ДН антенн, установленных на легковой автомобиль, на этом рисунке видим ДН штыревой автомобильной антенны в горизонтальной плоскости:



диаграмма направленности антенны

На рисунке слева антенна врезана в крыло автомобиля, посередине – антенна врезана в крышку багажника, а справа – наружная антенна врезана в центр крыши.
Стрелкой показано направление максимального значения КУ антенны.
Автомобильная антенна лучше всего работает в сторону большего количества металла (см. рисунок).
На рисунке справа показан идеальный случай - установка автомобильной антенны для  радиостанции проведена правильно: антенна работает одинаково во все стороны.

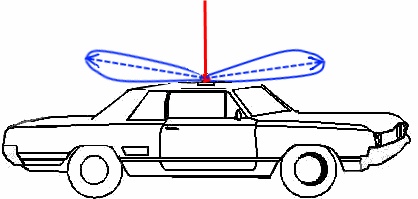

На следующем рисунке приведем ДН антенны в вертикальной плоскости:


диаграмма направленности антенны в вертикальной плоскости

Как видно из рисунка, направление максимального усиления расположено под углом к горизонту. Для связи с другими автомобилями, чем ближе лепестки ДН прижаты к земле, тем лучше. Чем длиннее автомобильная антенна, чем лучше она замассирована, чем больше металла под антенной, тем диаграмма направленности лучше прижата к земле и тем лучше связь.

Место установки и выбор антенны для рации напрямую влияют на качество связи, а  также  дальность!

4. Максимальная подводимая мощность для автомобильной антенны.
Купить антенну для автомобиля – сложное  занятие, так  как  нужно  учесть множество параметров,  среди  которых одним из главных является максимально проводимая  мощность антенны. Это параметр, который определяет максимальную мощность, которую можно подать на антенну без последствий для самой автомобильной антенны. Все антенны имеют неметаллические части, которые при нагреве большой мощностью, могут расплавиться.


5. Длина антенны.
Длина антенны для рации напрямую влияет на коэффициент усиления и диаграмму направленности антенны. Чем длиннее антенна, тем больше усиление и тем ближе к горизонтали направление максимума ДН. Поэтому если вы хотите добиться максимальных результатов - выбирайте длинную автомобильную антенну.

6. Качество сборки.
Качество сборки влияет на долговечность и надежность автомобильной антенны для радиостанции.
Есть модели антенн, которые можно разобрать легким движением рук, а есть - которые разбираются только с помощью фена и тисков!
Автомобильные антенны, которые легко разбираются, не имеют защиты от попадания влаги внутрь, как следствие, такая антенна быстро окисляется,  и параметры ухудшаются, например:



окисление антенны Lemm Turbo 2001

Иногда попадались даже антенны для раций с не медным кабелем, который притягивался магнитом! Т.е. некоторые недобросовестные производители китайцы экономили на всём!



Прежде чем  купить автомобильную  антенну, мы рекомендуем прислушаться к  мнению специалистов по продаже и установке антенн, т.к. антенна для рации очень сильно влияет на дальность, качество, стабильность, надежность связи.
