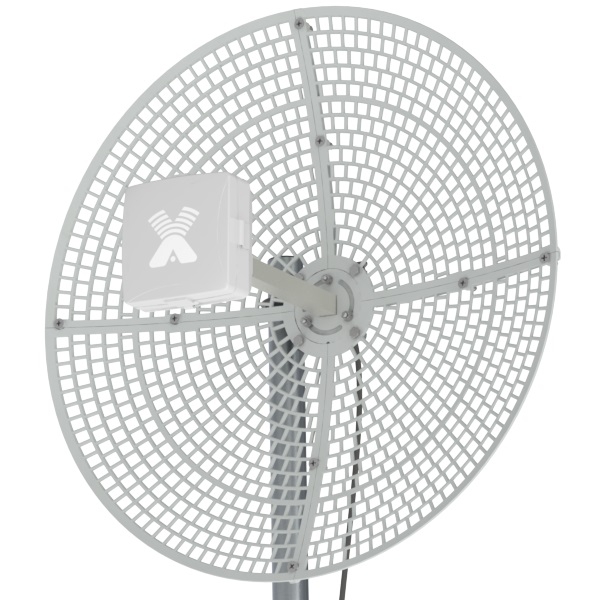

Антенна Антекс Vika-21 MIMO V2 BOX

Общие сведения

Зеркальная антенна Vika-21 MIMO BOX предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2600, LTE2100, LTE2300)
• 3G (UMTS 2100)
• 2G (GSM1800)
• WI-FI (IEEE 802.11b, g, n)

и в других системах диапазона 1700-2700 МГц. Главным отличием Vika-21 MIMO BOX от антенн Vika-21 MIMO и Vika-21F MIMO является наличие бокса (IP53) для защиты USB-модема от осадков. Модем подключается к антенне при помощи двух интегрированных пигтейлов с разъемами CRC-9.

Vika-21 MIMO BOX является мощной узконаправленной антенной и рекомендуется для использования в системах усиления сотовой связи и беспроводного интернета на больших расстояниях. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен из сетки, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Достоинства антенны Vika-21 MIMO BOX:

• Высокий коэффициент усиления в широкой полосе частот

• Низкая парусность благодаря сетчатой структуре рефлектора

• Жесткая конструкция рефлектора, прощает неаккуратность почтовых служб

• Быстрая сборка/подготовка антенны к работе

• Не требуется подстройка фокусного расстояния при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема, без снятия облучателя!

• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволяет модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

• Качественные разъемы 50 Ом на выходе антенны

• Активные излучатели антенны укрыты в пластиковый корпус и защищены от осадков

• Защитные покрытия на всех металлических деталях

• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

• Антенна Vika-21 MIMO BOX (рефлектор и облучатель) с USB-удлинителем 10 метров
• Узел крепления на мачту
• Инструкция по установке
• Упаковка (картон+полиэтилен)

Дополнительное оборудование:

• Кабели снижения, для расположения модема в удобном, доступном месте (опция)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы соответствующие разъемы на выходе облучателя. Ниже в таблице поясняется какие разъемы необходимы для подключения тому или иному модему:
