Массовая жила



Опишем вариант установки антенны для радиостанции (фото из недр всемирной паутины)

Установка антенны с использованием массовой жилы

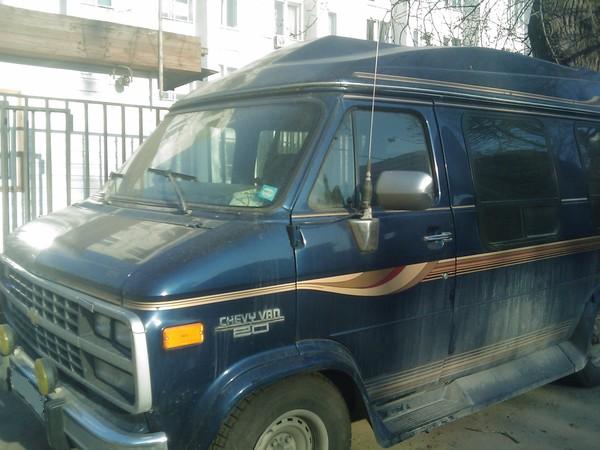

Антенна Megawatt 3000 установлена на стойку зеркала минивэна.

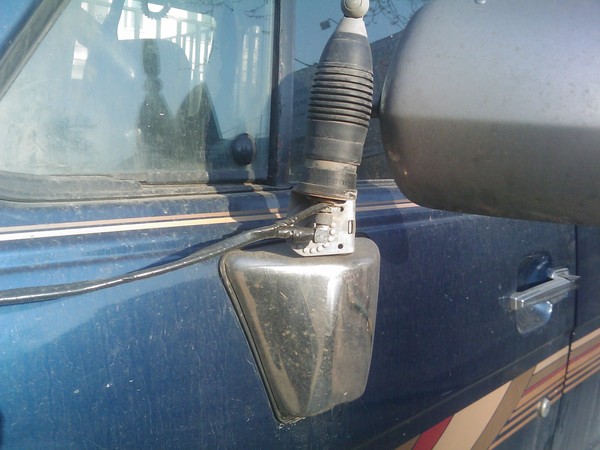

Рассмотрим ближе крепление антенны:

Установка антенны с использованием массовой жилы



Антенна рации закреплена на пластик при помощи кронштейна. Многие водители и пользователи радиостанций 27МГц знают, что антенна для рации должна быть установлена на массу. Примерно половина из них уверена, что контакт с кузовом можно обеспечить каким-нибудь проводом, кинутым от антенны на кузов.

Массовую жилу можно использовать в крайне редких, безвыходных ситуациях, при этом она должна быть очень короткая и толстая.

При таком варианте, когда массовая жила имеет большую длину, она неэффективна, антенна очень плохо настраивается в резонанс и имеет очень кривую и непредсказуемую форму диаграммы направленности.

Если массовая жила длинная, то, обычно антенна лучше работает в сторону этого провода, а в остальные стороны - очень плохо.

Антенна "видит" один противовес, в сторону которого и работает.

На этих фото антенна установлена слишком низко, это вторая ошибка.
